一、概述

       HK-CK3500开关柜状态指示仪由醴陵华科电子所研发生产的一款多功能智能型状态指示器，主要用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。

二、技术指标

工作电源： AC85～265V/DC110～300V

       工作环境温度：－20℃～＋70℃

工作环境湿度：≤95％RH

闭锁输出口：无源输出

介质强度：≥AC2000V

绝缘性能：≥100MΩ

动态闪烁频率：1次/秒

开关量输入端子和LED数码显示关联关系：动态配置

抗电磁干扰性能：符合IEC255－22的标准规定

三、安装方式

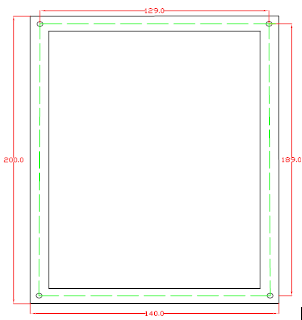

嵌入式支架安装    外形尺寸：139mm×200mm×32 mm     开孔尺寸：119mm×179mm

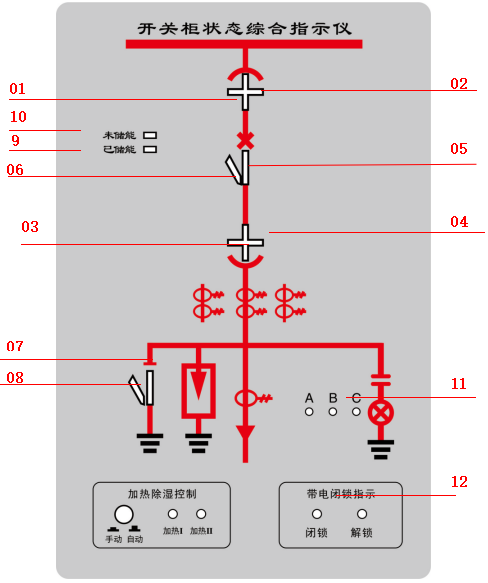

四、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）

如图所示：

试验位置指示：02与04           工作位置指示：01与03

断路器合闸指示：05              断路器分闸指示：06

接地开关合指示：07             接地开关分指示：08

已储能指示：9                未储能指示：10

带电显示及闭锁解锁：12        高压带电显示:：11

4.1断路器状态显示

无源触点输入断路器合闸并且分闸回路完好时，红色05模拟条发光。

断路器分闸并且合闸回路完好时，绿色06模拟条发光。

4.2 手车位置显示

无源触点输入，工作位置触点闭合时，红色03、01垂直模拟条发光，显示断路器位于工作位置。

无源触点输入，试验位置触点闭合时，绿色04、02水平模拟条发光，显示断路器位于试验位置。

4.3 接地开关位置显示

无源触点输入闭合，红色07 垂直模拟条发光，显示接地开关合闸。

无源触点输入断开，绿色08 斜向模拟条发光，显示接地开关分闸。

4.4 弹簧储能显示

无源触点输入， 9 指示发红色光，显示断路器已储能。未储能时10 指示发光亮绿灯。

4.5 带电显示及闭锁功能

4.5.1启辉电压

1）LED启辉电压（KV）：三相同时带电，额定相电压×(0.15～0.65) 。

2）强制闭锁启控电压（KV）：三相同时带电，额定相电压×0.65 。

闭锁电器继动作规规

1） 无工作电源时:输出接点断开(闭锁)

2） 有工作电源时:高压任一相带电,输出接点断开(闭锁)

3） 有工作电源时:高压三相都不带电,输出接点断开(解锁)

五、电气接线图（此图为常规端子图，具体端子图以实物为准）

六、运输与贮存

产品运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。

保存产品应在原包装内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。

产品在仓库里保存，应放在台架上，叠放高度不超过2箱，拆箱后，单只包装的产品叠放高度不超过3只。

七、保证期限及订货说明

产品自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现产品有功能、外观缺陷和不符合各项技术指标时，制造厂（华科电子）给予免费修理或更换。订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品，同时本公司还主要生产干式变压器温控器，智能除湿机，油变压器温度控制器等各类电力设备配套产品，价格合理，欢迎来电询价

注：安装使用前请仔细阅读说明书，如有不明白之处请联系醴陵华科电子厂。

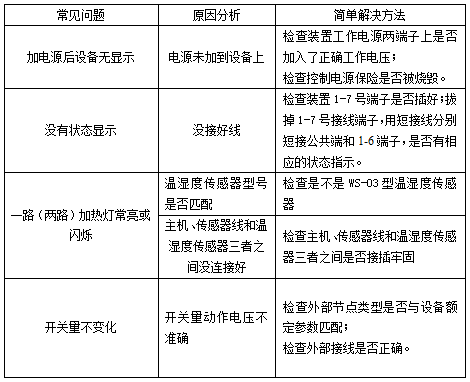

附表：常见故障排除
